Примеры диаграмм классов

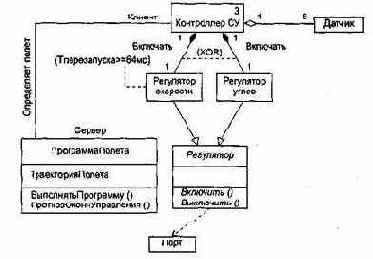

В качестве первого примера на рис. 11.17 показана диаграмма классов системы управления полетом летательного аппарата.

Рис. 11.17. Диаграмма классов системы управления полетом

Здесь представлен класс ПрограммаПолета, который имеет свойство ТраекторияПолета, операцию-модификатор ВыполнятьПрограмму () и операцию-селектор ПрогнозОкончУправления (). Имеется ассоциация между этим классом и классом Контроллер СУ — экземпляры программы задают параметры движения, которые должны обеспечивать экземпляры контроллера.

Класс Контроллер СУ — агрегат, чьи экземпляры включают по одному экземпляру классов Регулятор скорости и Регулятор углов, а также по шесть экземпляров класса Датчик. Экземпляры Регулятора скорости и Регулятора углов включены в агрегат физически (с помощью отношения композиция), а экземпляры Датчика — по ссылке, то есть экземпляр Контроллера СУ включает лишь указатели на объекты-датчики. Регулятор скорости и Регулятор углов — это подклассы абстрактного суперкласса Регулятор, который передает им в наследство абстрактные операции Включить ( ) и Выключить (). В свою очередь, класс Регулятор использует конкретный класс Порт.

Как видим, ассоциация имеет имя (Определяет полет), роли участников ассоциации явно указаны (Сервер, Клиент). Отношения композиции также имеют имена (Включать), причем на эти отношения наложено ограничение — контроллер не может включать Регулятор скорости и Регулятор углов одновременно.

Для класса Контроллер СУ задано ограничение на множественность — допускается не более трех экземпляров этого класса. Класс Регулятор скорости имеет ограничение другого типа — повторное включение его экземпляра разрешается не раньше, чем через 64 мс.

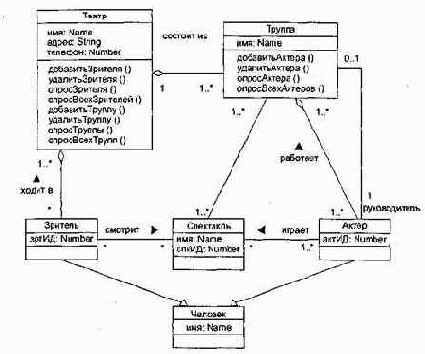

В качестве второго примера на рис. 11.18 приведена диаграмма классов для информационной системы театра. Эту систему образует 6 классов.

Классы-агрегаты Театр и Труппа имеют операции добавления и удаления своих частей, которые включаются в агрегаты по ссылке. Частями Театра являются Зрители и Труппы, а частями Труппы — Актеры.
Отношения агрегации между классом Театр и классами Труппа и Зритель слегка отличны. Театр может состоять из одной или нескольких трупп, но каждая труппа находится в одном и только одном театре. С другой стороны, в театр может ходить любое количество зрителей (включая нулевое количество), причем зритель может посещать один или несколько театров.
Между классами Труппа и Актер существуют два отношения — агрегация и ассоциация. Агрегация показывает, что каждый актер работает в одной или нескольких труппах, а в каждой труппе должен быть хотя бы один актер. Ассоциация отображает, что каждой труппой управляет только один актер — художественный руководитель, а некоторые актеры не являются руководителями.
Ассоциация между классами Спектакль и Актер фиксирует, что в спектакле должен быть занят хотя бы один актер, впрочем, актер может играть в любом количестве спектаклей (или вообще может ничего не играть).
Между классами Спектакль и Зритель тоже определена ассоциация. Она поясняет, что зритель может смотреть любое число спектаклей, а на каждом спектакле может быть любое число зрителей.
И наконец, на диаграмме отображены два отношения наследования, утверждающие, что и в зрителях, и в актерах есть человеческое начало.


Рис. 11.18. Диаграмма классов информационной системы театра
